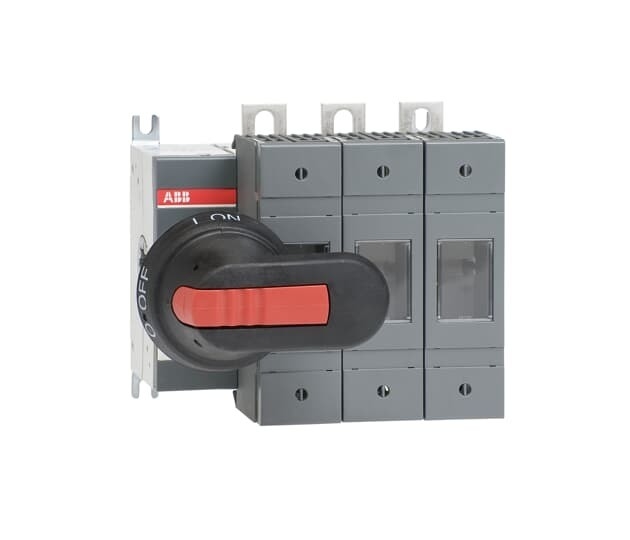

OS125GD03P 1SCA115639R1001 Ontkoppelingsschakelaar voor industrieel energiebeheer

OS125GD03P

Algemene informatie

• Uitgebreide productsoort:

  OS125GD03P

• Product-ID:

  1SCA115639R1001

• EAN:

  6417019479774

• Catalogus Beschrijving:

  OS125GD03P SCHUITCH FUSE

• Lange beschrijving:

  Schakelaars, aan de voorzijde, 3-pool,03 (links), DIN,000,00,Handvat en as inbegrepen,

• Circulaire waarde

  • De in artikel 4, lid 1, onder a), van Verordening (EU) nr. 575/2013 vermelde informatie moet worden verstrekt aan de bevoegde autoriteit.

    9AKK108467A5658

  • Verklaring milieuproducten - EPD:

    1SCC311196D0201

  • REACH-verklaring:

    1SCC011021D0201

  • RoHS-informatie:

    1SCC011020D0201

  • Wet op de controle van giftige stoffen - TSCA:

    1SCC011025D0201

  Eco-transparantie

  • Verklaring milieuproducten - EPD:

    1SCC311196D0201

  Bestellen

  • Minimale bestelhoeveelheid:

    1 stuk

  • Tolltariefnummer:

    85365080

  • Land van oorsprong:

    Finland (FI)

  Populaire downloads

  • Gegevensblad, technische informatie:

    1SCC311013C0201

  • Instructies en handleidingen:

    1SCC311037M0206

  • Verklaring milieuproducten - EPD:

    1SCC311196D0201

  Afmetingen

  • Nettobreedte van het product:

    147mm

  • Netto-hoogte van het product:

    140mm

  • Netto-diepte / lengte van het product:

    130mm

  • Nettogewicht van het product:

    2.035kg
    4.49 lb

  Technische

  • Nominale bedrijfsstroom AC-21A (I)_e):

    (500 V) 125 A
    (690 V) 125 A

  • Nominale bedrijfsstroom AC-22A (I)_e):

    (500 V) 125 A
    (690 V) 125 A

  • Nominale bedrijfsstroom AC-23A (I)_e):

    (500 V) 125 A
    (690 V) 125 A

  • Nominaal bedrijfsvermogen AC-23A (P)_e):

    (220... 240 V) 37 kW
    (400 V) 55 kW
    (415 V) 55 kW
    (500 V) 75 kW
    (690 V) 110 kW

  • Conventioneel thermisch luchtstrom (I)_De):

    Θ = 40 °C 125 A

  • Conventioneel thermisch stroom (I)_De):

    Volledig afgesloten 125 A

  • Nominale impuls Voltage weerstaan (U_imp):

    8 kV

  • Nominale isolatiespanning (U)_{- Ik}):

    1000 V

  • Nominale bedrijfsspanning:

    Hoofdcircuit 690 V wisselstroom

  • Nominale kortdurende stroomstand tegen lage spanning (I)_CW):

    voor 1 s 5 kiloampere rms

  • Nominale voorwaardelijke kortsluitingstroom (I)_Cc.):

    (690 V) 80 kA

  • Verlies van stroom:

    bij nominale bedrijfsomstandigheden per pool 12 W

  • Verontreinigingsgraad:

    3

  • Grijptype:

    Met inbegrip van pistoolgreep en -as

  • Schakelaars:

    03 (links)

  • Positie van de lijnterminals:

    Bovenin, onderuit, onderin, bovenuit.

  • Afmeting van de lont:

    NH000
    NH00

  • Fuse systeem:

    DIN

  • Operatiemodus:

    Voorkant bediend

  • Normen:

    IEC 60947-3

  • Montage:

    Montage van de basis

  • Aantal Polen:

    3

  • Kabel doorsnede:

    2.5... 25 mm2

  • Terminaltype:

    Lugterminals

  • Terminalbreedte:

    20 mm

  • Vergrendelingskoppel:

    15... 22 N·m

  • Nominale stroom (I_n):

    Hoofdcircuit 125 A

  Technische UL/CSA

  • Vergrendelingskoppel:

    15... 22 N·m

  Milieu

  • RoHS-status:

    Overeenkomstig Richtlijn 2011/65/EU van de EU en wijziging 2015/863 van 22 juli 2019
