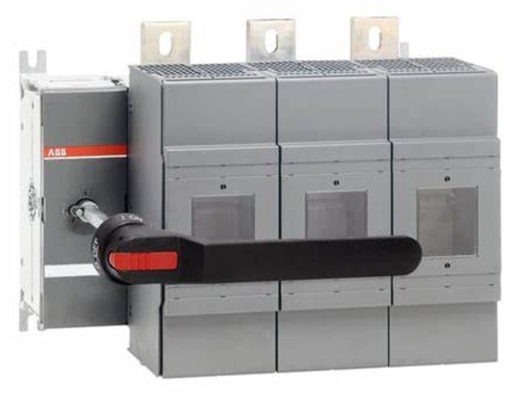

1SCA105475R1001 OS1250D03P Oplossing voor ontkoppeling van schakelaars voor industriële stroomsystemen

OS1250D03P

Algemene informatie

• Uitgebreide productsoort:

  OS1250D03P

• Product-ID:

  1SCA105475R1001

• EAN:

  6417019394206

• Catalogus Beschrijving:

  OS1250D03P SCHUITCH FUSE

• Lange beschrijving:

  Schakelaars, aan de voorzijde, 3-pool,03 (links), DIN,4,Handvat en as inbegrepen,

• Circulaire waarde

  • De in artikel 4, lid 1, onder a), van Verordening (EU) nr. 575/2013 vermelde informatie moet worden verstrekt aan de bevoegde autoriteit.

    9AKK108467A5658

  • REACH-verklaring:

    1SCC011021D0201

  • RoHS-informatie:

    1SCC011020D0201

  • Wet op de controle van giftige stoffen - TSCA:

    1SCC011025D0201

  Bestellen

  • Minimale bestelhoeveelheid:

    1 stuk

  • Tolltariefnummer:

    85365080

  • Land van oorsprong:

    Finland (FI)

  Populaire downloads

  • Gegevensblad, technische informatie:

    1SCC311013C0201

  • Instructies en handleidingen:

    1SCC311022M0207

  Afmetingen

  • Nettobreedte van het product:

    429mm

  • Netto-hoogte van het product:

    356mm

  • Netto-diepte / lengte van het product:

    366mm

  • Nettogewicht van het product:

    27.86kg
    61.42 lb

  Technische

  • Nominale bedrijfsstroom AC-21A (I)_e):

    (380... 415 V) 1250 A
    (500 V) 1250 A
    (690 V) 1250 A

  • Nominale bedrijfsstroom AC-21B (I)_e):

    (500 V) 1250 A
    (690 V) 1250 A

  • Nominale bedrijfsstroom AC-22A (I)_e):

    (380... 415 V) 1250 A

  • Nominale bedrijfsstroom AC-22B (I)_e):

    (500 V) 1250 A
    (690 V) 1250 A

  • Nominale bedrijfsstroom AC-23A (I)_e):

    (380... 415 V) 1000 A

  • Nominale bedrijfsstroom AC-23B (I)_e):

    (500 V) 1000 A
    (690 V) 1000 A

  • Nominale bedrijfsvermogen AC-23A (P)_e):

    (220... 240 V) 315 kW
    (400 V) 560 kW
    (415 V) 560 kW
    (500 V) 710 kW
    (690 V) 1000 kW

  • Conventioneel thermisch luchtstrom (I)_De):

    Θ = 40 °C 1250 A

  • Conventioneel thermisch stroom (I)_De):

    Volledig afgesloten 1000 A

  • Nominale impuls Voltage weerstaan (U_imp):

    12 kV

  • Nominale isolatiespanning (U)_{- Ik}):

    1000 V

  • Nominale bedrijfsspanning:

    Hoofdcircuit 690 V wisselstroom

  • Nominale kortdurende stroomstand tegen lage spanning (I)_CW):

    voor 1 s 40 kiloampere rms

  • Nominale voorwaardelijke kortsluitingstroom (I)_Cc.):

    (690 V) 80 kA

  • Verlies van stroom:

    bij nominale bedrijfsomstandigheden per pool 110 W

  • Verontreinigingsgraad:

    3

  • Grijptype:

    Met inbegrip van pistoolgreep en -as

  • Schakelaars:

    03 (links)

  • Positie van de lijnterminals:

    Bovenin, onderuit, onderin, bovenuit.

  • Afmeting van de lont:

    NH4

  • Fuse systeem:

    DIN

  • Operatiemodus:

    Voorkant bediend

  • Normen:

    IEC 60947-3

  • Montage:

    Montage van de basis

  • Aantal Polen:

    3

  • Terminaltype:

    Lugterminals

  • Terminalbreedte:

    50 mm

  • Vergrendelingskoppel:

    50... 75 N·m

  • Nominale stroom (I_n):

    Hoofdcircuit 1250 A

  Technische UL/CSA

  • Vergrendelingskoppel:

    50... 75 N·m

  Milieu

  • RoHS-status:

    Overeenkomstig Richtlijn 2011/65/EU van de EU en wijziging 2015/863 van 22 juli 2019

  • Wet op de controle van giftige stoffen - TSCA:

    1SCC011025D0201

  Certificaten en verklaringen

  • CCC-certificaat:

    CCC OS1200-1250 2015.pdf

  • Verklaring van overeenstemming - CE:

    1SCC311127D2703

  • REACH-verklaring:

    1SCC011021D0201

  Informatie over de container

  • Pakketniveau 1 Eenheden:

    doos 1 stuk

  • Pakketniveau 1 Breedte:

    394 mm
    15.51 in

  • Pakketniveau 1 Diepte / lengte:

    534 mm
    21.02 in

  • Pakketniveau 1 Hoogte:

    368 mm
    14.49 in

  • Pakketniveau 1 Bruto gewicht:

    30.1 kg
    66.36 lb

  • Pakketniveau 1 EAN:

    6417019394206
