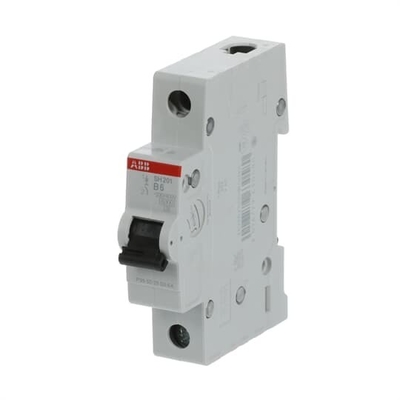

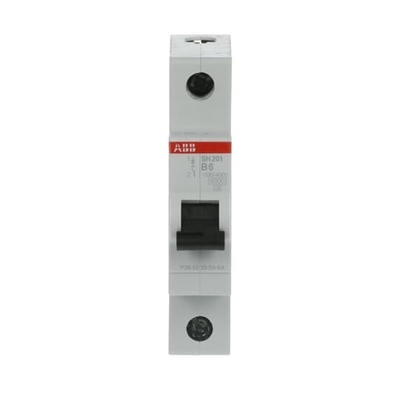

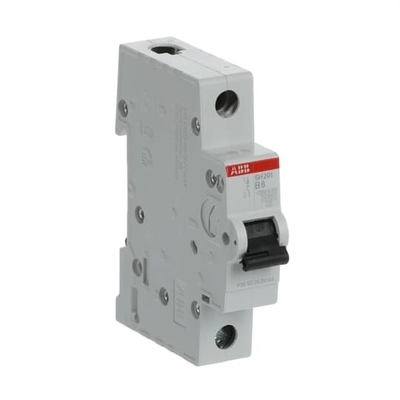

SH201-B6 Miniatuurcircuitbreaker met een hoog breekvermogen 1P B 6 A voor industriële

SH201-B6 Miniatuurcircuitbreaker met een hoog breekvermogen 1P B 6 A voor industriële

Productdetails:

Plaats van herkomst: Shanghai, China
Merknaam: ABB
Modelnummer: SH201-B6

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 1 eenheid
Prijs: Negotiable
Verpakking Details: Verpakking
Beste prijs Contact

Gedetailleerde informatie
Breekcapaciteit: 1P - B - 6 A Nominale spanning: 220 V
Nominale stroom: 6A BCD-curve: B.
Aantal Pool: 1 Type: SH201-B6

Productomschrijving

Algemene informatie


* Uitgebreid producttype:SH201-B6

* Product-ID:2CDS211001R0065

* EAN:4016779630580

* Katalogusbeschrijving:SH201-B6 Miniatuurcircuitbreaker - 1P - B - 6 A

* Lang Beschrijving:Compact Home SH200 miniatuur schakelaars zijn stroombeperkend.
De mechanismen voor het uitstellen van de thermische ontlading voor de bescherming tegen overbelasting en het elektromechanische ontladingsmechanisme voor de bescherming tegen kortsluiting zijn beschikbaar in verschillende kenmerken (B.,C), configuraties (1P,1P+N,2P,3P,3P+N,4P), breekcapaciteit (tot 6 kA bij 230/400 V wisselstroom) en nominale stroom (tot 40 A).
MCB's van de productreeks SH200 voldoen aan IEC/EN 60898-1, waardoor ze voor residentiële toepassingen kunnen worden gebruikt.
SH201-B6 Miniatuurcircuitbreaker met een hoog breekvermogen 1P B 6 A voor industriële 0

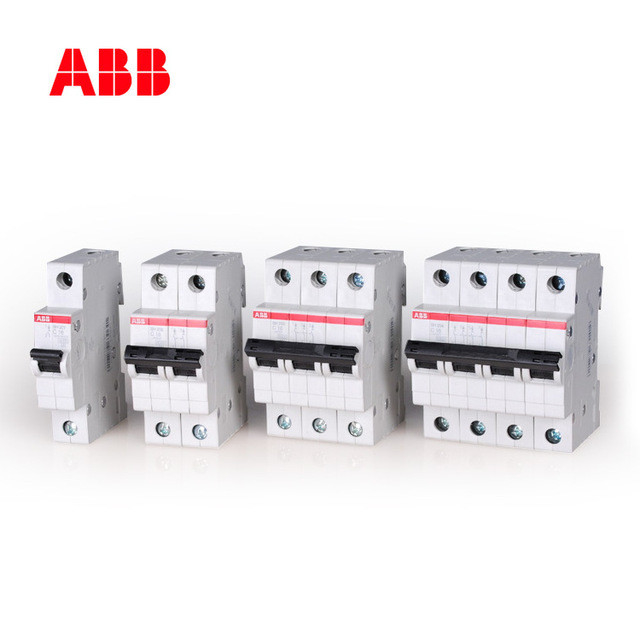

ABBMicrocircuit breaker SH200 serie

Technische
* Normen:IEC/EN 60898-1

* Tripping kenmerk: B

* Nominale bedrijfsspanning: volgens IEC 60898-1 230 / 400 V wisselstroom

* Werkspanning:maximaal (inclusief tolerantie) 253 V wisselstroom
Minimaal 12 V wisselstroom

* Nominale isolatiespanning (Ui):acc. volgens IEC/EN 60664-1 440 V

* Nominale impuls Voltage (Uimp):4 kV
bij 2000 m5 kV
op zeeniveau 6,2 kV

* Dielectrische testspanning:50/60 Hz, 1 min: 2 kV

* Invoerspanning Type:AC

* Nominale stroom (in): 6 A

* Nominale capaciteit voor kortsluiting: ((AC) 6 kA
(230 / 400 V AC) 6 kA

* Nominale voorwaardelijke kortsluitingstroom (Inc): ((230 V) 6 kA
(400 V) 6 kA

* Nominale frequentie (f): 50 / 60 Hz

* Verlies van vermogen:2 W
bij nominale bedrijfsomstandigheden per pool 2 W

* Aansluiting van de stroomvoorziening: willekeurig

* Aanduiding van de contactpositie: ON / OFF

* Energiebeperkende klasse:3

* Elektrische duurzaamheid: 200000 wisselstroomcyclus

* Mechanische duurzaamheid:20000 cyclus

* Aantal Polen:1

* Aantal beschermde Polen:1

* Overspanningscategorie:III

* Productassortiment: SH200

* Tekenmoment:2 N·m

* Actuatortype:Toggle

* Schroefterminal Type:Cage Terminal

* Actuatormarkering: I / O

* Materialen van actuatoren: Isolatiegroep II, zwart, afdichtbaar

* Housingsmateriaal: Isolatie groep II, RAL 7035

* Montage op DIN Rail:TH35-15 (35 x 15 mm Montage Rail) conform IEC 60715
TH35-7.5 (35 x 7,5 mm bevestigingsrail) conform IEC 60715

* Montagepositie: elk

* Aanbevolen schroevendrijver:Pozidriv 2

* Toestellen beschikbaar: Nee

* Verbindingscapaciteit: Leider 25 / 25 mm2
Flexibel met ferrule 0,75... 16 mm2
Flexibel 0,75... 16 mm2
Rigid 0,75... 25 mm2
met een breedte van niet meer dan 50 mm

* Installatiegrootte: volgens DIN 43880 1

* Terminaltype:Schroefterminals


Milieu
* Omgevingstemperatuur: -25... +55 °C
Opbergen bij -40... +70 °C

* Referentietemperatuur van de omgeving: 30 °C

* Beschermingsgraad: IP20
Behuizing met dekking IP40

* Verontreinigingsgraad:2

* Omgevingsomstandigheden: 28 cycli
met 55 °C / 90-96 %
en 25 °C / 95-100 %

* Vibratieweerstand volgens IEC 60068-2-6:5g, 20 cycli bij 5... 150... 5 Hz met een belasting van 0,8 In

* Schokbestendigheid volgens IEC 60068-2-27:25g / 2 schokken / 13 ms

* RoHS-status:Naar aanleiding van EU-richtlijn 2011/65/EU en wijziging 2015/863 22 juli 2019

* Milieuminformatie:2CDK400030D0201

* REACH-verklaring:9AKK107492A1906


Afmetingen
* Breedte in aantal modulaire afstanden:1

* Nettobreedte van het product:17.5 mm

* Netto­hoogte van het product: 85 mm

* Product Netto Diepte / Lengte:69 mm

* Netto gewicht van het product:0.125 kg

* Netto gewicht van de paal:0.125 kg

* Ingebouwde diepte (t2):69 mm


Informatie over de container
* Verpakking niveau 1 Eenheden: karton 10 stuks

* Pakketniveau 1 Breedte: 92 mm

* Pakket Niveau 1 Hoogte: 80 mm

* Pakketniveau 1 Diepte / lengte: 183 mm

* Pakketniveau 1 Bruto gewicht:1.29 kg

* Pakketniveau 1 EAN:4016779630580

* Pakket niveau 2 Eenheden: karton 120 stuks

* Pakketniveau 2 Breedte: 275 mm

* Pakket Niveau 2 Hoogte:210 mm

* Pakketniveau 2 Diepte / lengte:395 mm

* Pakketniveau 2 Bruto gewicht: 16 kg

* Pakketniveau 2 EAN:4016779988148


Bestellen
* Minimale bestelhoeveelheid: 1 stuk

* Douanetariefnummer:85362010

* E-nummer (Finland):3210967

* Land van oorsprong: Duitsland (DE)


Certificaten en verklaringen (nummer van het document)
* Certificeringsbureau: NL
IEC

* Verklaring van overeenstemming - CE:2CDK400607D2703

* Milieuminformatie:2CDK400030D0201

* Instructies en handleidingen:2CDS207105P0001

* REACH-verklaring:9AKK107492A1906

* RoHS-informatie:2CDK400030D0201


Populaire downloads
* Gegevensblad, technische informatie:2CSC400030D0202

* Instructies en handleidingen:2CDS207105P0001


Classificaties
* ETIM 7:EC000042 - Miniatuurcircuitbreaker (MCB)

* ETIM 8:EC000042 - Miniatuurcircuitbreaker (MCB)

* EPLAN catalogusboom: Elektrotechniek / Beschermingsmiddelen / Algemeen

* EPLAN Functie Definitie:circuit breaker / Single circuit breaker / Circuit breaker 1_2

* WEEE categorie:5Kleine apparatuur (geen uiterlijke afmeting meer dan 50 cm)

* WEEE B2C / B2B:Business to Business

* CN8:8536 20 10

* UNSPSC:39121603

* eClass:V11.0: 27141901

* IDEA Graanulaire categoriecode (IGCC):4897 >> Miniatuurcircuitsluiters

* Classificatie van het object:F
